氣動閘閥

來源：上海鑄創閥門日期：2010-4-10 22:26:54 人氣：標簽：

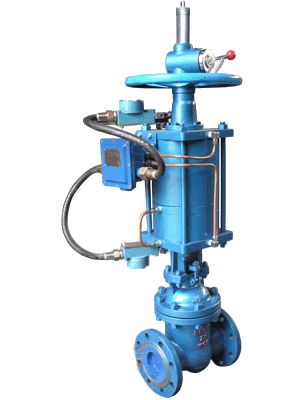

氣動閘閥

型號：	Z6S41H	口徑：	DN50-600
壓力：	1.6,2.5.4.0.6.4MPa	材質：	碳鋼、鑄鋼、不銹鋼

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

     本閥可以配用電的或氣的回訊器，用以發送閥門開關狀態信息。因此，使用本閥可以實現遠距離控制，集中控制和自動控制。
      △耐腐防蝕的氣缸      本閥的氣缸選用于無縫鋼管制造，內表面鍍以耐腐性硬鉻，并經拋光處理，具有磨擦力小、不易銹蝕、高硬度、壽命長等優點。
      △氣缸中的密封圈采用丁晴橡膠○形密封圈，密封性能可靠，維修時更換方便。

Z6S41H氣動閘閥性能規范

1、閥體性能

2、氣缸性能

型號	公稱壓力 PN(MPa)	氣缸密封試驗壓力 PN(MPa)	氣缸工作壓力 PN(MPa)
Z6S41T-10 Z6S41H-25 Z6S41H-40 Z6S41H-64	0.6	0.6	0.4～0.6

3、耗氣量
[凈化壓縮空氣壓力：0.4MPa(表)] 閘閥的氣缸單程耗氣量(以壓縮空氣體積計算)

氣缸直徑D(mm)	50	80	100	150	200	250	300	350	400
耗氣量(m)	0.0023	0.0029	0.0033	0.0084	0.0169	0.0198	0.0320	0.0636	0.0707

Z6S41H氣動閘閥結構、材料及使用說明

      1、本閥主要由閥體、閥蓋、閘板、閥桿、密封圈、雙層氣缸及其活塞、活塞桿、隔板連同緩沖機構、手動機構、氣動-手動轉換裝置和閥蓋填料裝置等部分組成。
      2、上活塞行至行程上端可頂上上回訊器，使之發訊；下活塞行之行程下端可頂下下回訊器，使之發訊，以作為閘閥開閉信息在中央操作室的模擬儀表盤上進行顯示。
      3、手輪上部的外伸指示桿的上升和下降，標志著該閥的閘板是處于提升狀態還是下降狀態。閘閥關閉時，外伸指示桿位于最低位置；反之，閘閥全開時，外伸指示桿位于最高位置。此即為本閥啟閉狀態的現場指示。
     4、氣缸蓋上部裝有氣動-手動轉換裝置。將轉換手柄順時針方向提轉到“氣動”定位孔定位，閘閥處于氣動操作狀態；反之，將轉換手柄逆時針方向提轉到“手動”定于孔處定位，閘閥即可進行手動操作。帶錐齒輪的手柄轉換方向相反。      手動操作閘閥時，手輪旋向和普通手動閥一樣，即順時針轉為關，逆時針轉為開。帶錐齒輪轉動的相反。

主要零件材質

閥體、閥蓋、閥板	鑄鋼
閥體及閘板的密封面	合金鋼
閥桿	不銹鋼
雙頭螺栓	35號鋼
氣缸	20號無縫鋼管
活塞	鑄鋁合金
手動螺母	青銅
密封圈	石棉橡膠板纏繞式金屬石墨墊片
活塞環及軸環	耐油橡膠○型圈
填料函	石墨石棉繩

PN1.6MPa 主要連接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	氣源接頭	重量Kg
50	160	125	100	16	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	20	3	280	1100	160	300	8-18		54
100	215	180	155	20	3	300	1200	160	350	8-18		100
150	280	240	210	24	3	350	1380	219	400	8-23		135
200	335	295	265	26	3	400	1580	273	400	12-23		270
250	405	355	320	30	3	450	1710	273	400	12-25	M20×1.5	350
300	460	410	375	30	4	500	1880	325	500	12-25		480
350	520	470	435	34	4	550	2180	426	500	16-25		570
400	580	525	485	36	4	600	2325	459	550	16-30		900
450	640	585	545	40	4	650	2570	500	550	20-30		1560
500	705	650	608	44	4	700	2800	600	600	20-34	M24×1.5	1820
600	840	770	718	48	5	800	3010	600	600	20-41	M27×1.5	2850

PN2.5MPa 主要連接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	氣源接頭	重量Kg
50	160	125	100	20	3	250	865	160	250	4-18	M12×1.25	42
80	195	160	135	22	3	280	1100	160	300	8-18		54
100	230	190	160	24	3	300	1200	160	350	8-23		105
150	300	250	218	30	3	350	1380	219	400	8-25		190
200	360	310	278	34	3	400	1580	273	400	12-25		280
250	425	370	332	36	3	450	1710	273	400	12-30	M20×1.5	405
300	485	430	390	40	4	500	1880	325	500	16-30		535
350	550	490	448	44	4	550	2180	426	500	16-34		720
400	610	550	405	48	4	600	2325	459	550	16-34		1200
450	660	600	555	50	4	650	2570	500	550	20-34		1910
500	730	660	610	52	4	700	2800	650	600	20-41	M24×1.5	2250
600	840	770	718	56	5	800	3010	730	600	20-41	M27×1.5	3100

PN4.0MPa 主要連接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	氣源接頭	重量Kg
50	160	125	100	20	3	250	890	160	300	4-18	M12×1.25	62
80	195	160	135	22	3	310	1150	219	350	8-18		130
100	230	190	160	24	3	350	1300	273	400	8-23		155
150	300	250	218	30	3	450	1450	273	400	8-25		240
200	375	320	282	38	3	550	1660	325	500	12-30	M20×1.5	280
250	445	385	345	42	3	650	1860	325	500	12-34		305
300	510	450	408	46	4	750	2010	426	500	16-34		580
350	570	510	465	52	4	850	2350	459	550	16-34		770
400	655	585	535	58	4	950	2530	600	550	16-41		1260
450	680	610	560	60	4	1050	2780	650	600	20-41	M24×1.5	1680
500	755	670	612	62	4	1150	3100	730	600	20-48	M27×1.5	2150

PN6.4MPa 主要連接尺寸和外形尺寸

DN	D	D1	D2	b	f	L	H	Ds	D0	Z-d	氣源接頭	重量Kg
50	175	135	105	26	3	250	865	160	250	4-23	M12×1.25	85
80	210	170	140	30	3	310	1170	300	300	8-23		125
100	250	200	168	32	3	350	1280	350	350	8-25		178
150	340	280	240	38	3	450	1470	400	400	8-34		305
200	405	345	300	44	3	550	1650	400	400	12-34	M20×1.5	410
250	470	400	350	48	3	650	1810	400	400	12-41		690
300	530	460	412	54	4	750	1960	500	500	16-41		770
350	595	525	475	60	4	850	2240	500	500	16-41		980
400	670	585	525	66	4	930	2450	550	550	16-48	M24×1.5	1970

Z6S41H氣動閘閥安裝使用及維修保養注意事項

    1、閥在安裝前應仔細核對型號是否與使用要求符合。
    2、本閥可安裝在任何工作位置，但應考慮檢修和操作的方便。
    3、閥在安裝前應對閥體進行密封性試驗；閥在安裝前還應進行三次以上的空載啟閉試驗，氣動閘閥的閘板開關應靈活，各種軸件不得有卡阻現象。
4、安裝過程中應清除孔內、密封面及接合面的污垢，檢查連接螺栓是否均勻擰緊。
    5、安裝完畢要進行密封試驗及氣動和手動操作試驗。同時檢查回訊器在閥門全開或全關狀態下能否正確發訊。
    6、本閥在使用中，要求將閘板全開全關，不允許將閘閥打開一部分作為調節流量的節流閥使用。否則，在介質流速的沖刷下使密封面損壞。
    7、閥在使用過程中，應定期（18個月）在氣缸內壁加注少量潤滑油。
    8、閥在使用期間，應視其動作頻繁程度進行定期檢查和維護。
    9、氣動-手動轉換裝置上的轉換手柄在手動的位置，絕對不允許進行氣動操作。

Z6S41H氣動閘閥可能發生的故障和消除方法

可能發生的故障	發生故障的原因	消除辦法
填料滲漏	填料密封圈磨損	1、壓緊填料密封圈 2、更換密封圈
活塞往復失靈	○形圈磨損或活塞桿變形	1、更換○形圈 2、更換活塞桿
回訊器失靈	回訊器頂桿與活塞上下兩端點有差距或回訊器零件損件	1、調整回訊器頂桿 2、更換回訊器

訂貨須知

1、訂貨時請注明閘閥的型號、公稱壓力、公稱通徑、流通介質、實際工作壓力、使用溫度。如屬改裝閘閥，需訂購包括支架在內的氣缸體時，還需提供閥體大蓋與支架連接部位的尺寸，氣缸與閥體、閘板裝接的相對位置尺寸等有關資料。 2、訂貨時還請注意訂購何種回訊器，或提供回訊器接頭螺紋尺寸。 3、用戶有特殊要求，或選用特大型氣動閘閥(DN600以上)時，本公司可為專業設計制造。
